電源變壓器的工作原理

電源變壓器是一種軟磁電磁元件，其功能是傳輸功率、變換電壓和絕緣隔離，它廣泛應用于電源技術和電力電子技術。[敏感詞]介紹電源變壓器的功能和電源變壓器的工作原理。

1、電源變壓器的功能

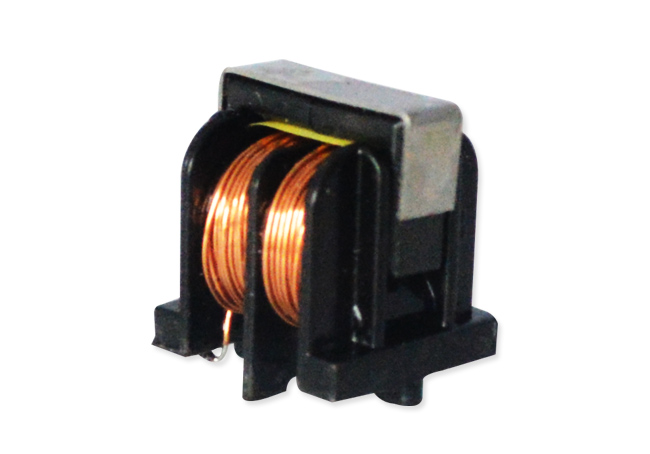

電源變壓器是電子產品中常見的元件，因其簡單易制造而被廣泛使用，電源變壓器分別為升壓變壓器和降壓變壓器兩類(不包括阻抗變壓器和線路匹配變壓器)。因?yàn)槭菍⒃瓉?lái)的交流電電壓按比例增加或減少，然后輸出給負載供電，所以也叫線性變壓器。在應用上，升壓變壓器主要用于儀器儀表中；對于電子產品的電源，其實大部分都是降壓變壓器。在結構上，變壓器由疊合硅鋼片和初級線圈組成。線圈多采用漆包銅線繞制，現在也采用漆包鋁線繞制。

一次性保險絲的應用容易造成頻繁更換帶來不便，雙金屬溫控器的應用容易在不中斷供電的情況下重新連接故障負載，從而擴大故障范圍。

要及時解決超溫、過流的及時保護問題，而不需要更換熔斷器，也不出現保護后重新連接故障電路，目前只有自恢復保險絲能達到這個目的。

自恢復保險絲可以根據不同電路、不同電流、電壓、溫度的要求，選擇所需的型號，串聯在變壓器的初級或次級就可以，正常工作時為低電阻，當變壓器超過規定溫度或電流時會瞬間變?yōu)楦唠娮瑁瑥亩皶r(shí)限制電路的電流，達到保護變壓器的目的。

2、電源變壓器的工作原理

普通變壓器的原繞組和副繞組是相互絕緣的，它們只通過磁性連接，而不是通過電連接。根據線圈的數量，這種變壓器可分為雙圈變壓器或多圈變壓器。根據電磁感應原理，不需要有分開的原繞組和副繞組，只需要一個線圈就可以達到電壓轉換的目的。當原繞組W1連接到交流電源U1時，原繞組每匝的電壓降，電壓均勻地分布在原繞組1，2，副繞組W2的電壓等于原繞組每匝的電壓乘以匝數3，4。在U1不變的情況下，改變W1與W2的比例會給出不同的U2值。這種原、副繞組直接串聯，自形偶合的變壓器叫自耦變壓器，也叫單圈變壓器。
